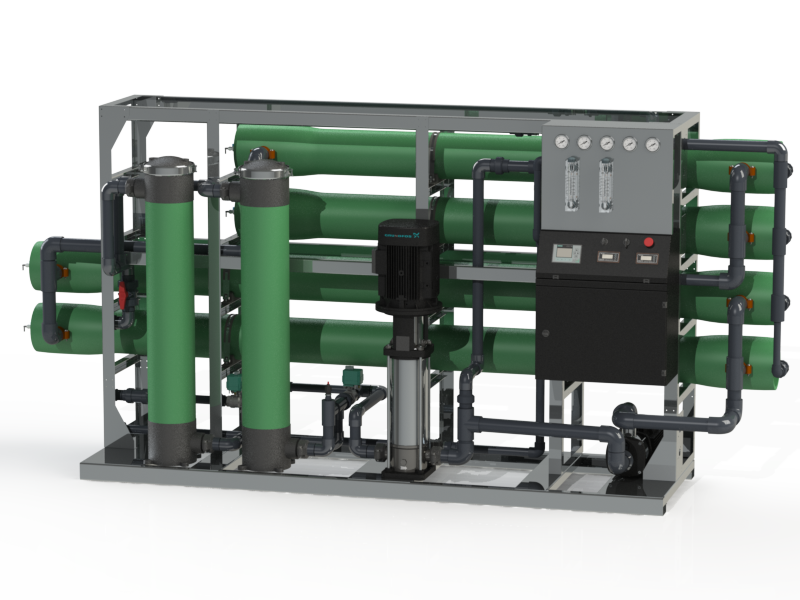

Система зворотного осмосу Nerex BWRO 1083-Si

До комплекту системи не входять мембранні елементи

Опис:

Система зворотного осмосу Nerex BWRO 1083-Si призначена для очищення солоноватої води (до 6000 мг/л).
Базова комплектація встановлення розроблена оптимально для якісної роботи. Але якщо необхідні додаткові опції, тоді можливі варіанти:
- передочищення (дисковий фільтр, система фільтрації без завантаження, комплект монтажних матеріалів),
- станція дозування реагентів,
- вузол хім. промивання мембран,
- вузол домішки вихідної води в пермеат.

Також можливе спецпоставка:
- встановлення з мембранними елементами,
- рама з нержавіючої сталі,
- лічильник обліку вироблення та скидання пермітату,
- кульовий кран із сервоприводом входу,
- насоси та арматура інших виробників,
- доставка, монтаж і пуско-наладка обладнання.

Технічні характеристики:

• Продуктивність: 9,3 - 11,4 м³/год
• Селективність (з мембранами XLE): 90 - 98 %
• Конверсія (пермеат/вхідна вода): 67 - 85 %
• Потреба у вхідній воді: 17,1 м³/год
• Вхідний тиск ( min-max): 1 - 7 бар
• Температура вхідної води: 1 - 35 С
• Скидання концентрату: 1,6 - 5,7 м³/год
• Постійник потік рециклу: 8 м³/год
• Кількість мембран: 10
• Типорозмір мембрани:8040
• Кількість мембран в корпусі: 3(2)
• Кількість корпусів мембран: 4
• Конфігурація корпусів за рівнями: 2>2
• Додатковий тиск, що створюється насосом високого тиску: 13,5 бар
• Робочий тиск в корпусі мембрани: 4 - 16 бар
• Потужність насоса: 10,5 кВт
• Електроживлення: 380 В, 50 Гц
• Розміри (ШхГхВ): 3700х800х1600 мм
• Вага (без води): 660 кг
• Виробник: Nerex (США)

Комплект постачання:
Сталева рама, покрита порошковою фарбою
Електрична шафа: - захист IP65
                                 - промисловий контролер Siemens
                                 - текстовий дисплей Siemens TDE
                                 - частотний перетворювач - Siemens Sinamics V20
                                  - плавний пуск для 2-го насосу
                                  - Wi-Fi роутер
                                  - підключення до сервісу “RO-online™”
Картриджний префільтр: Склопластиковий корпус WPP5-40 з картриджами 1 мкм
Насоси: - Високого тиску Grundfos CRI15-9 A-P-A-E-HQQE
              - Циркуляційний насос Grundfos  CM25-2 A-R-I-E-AQQE F-A-A-N
Корпус мембрани: - FRP Vessel 8040-3 300 psi, Side Port SS304 (2 комплекта).
                               - FRP Vessel 8040-2 300 psi, Side Port SS304 (2 комплекта)
Мембранні елементи: в базову комплектацію не входять. (!можливе використання будь-яких нанофільтраційних і зворотньоосмотичних, низьконапірних і високоселективних, 400 ft² и 440 ft² мембран!)
Вхідний клапан: Кульовий кран з приводом SS304 DN50 AC220V
Клапан гідравлічної промивки: Соленоїдний клапан SS304 DN25 AC220V
Клапан промивки пермеатом: Кульовий кран з приводом SS304 DN32 AC220V
Регулятор скидання концентрату: Регулюючий кульовий клапан 60^oV-ball SS316 PN63 DN25
Регулятор потоку концентрату: Автоматичний регулятор потоку
Регулятор зворотнього тиску пермеату: Робочий діапазон 0,5-10 бар.
Регулятор підтримує зворотний тиск пермеата таким чином, щоб потік пермеата не перевищував 1,1 м³/годину з мембрани (3 шт.)
Трубопроводи: Труби та фітинги PVC PN16  John Quest для ¼-½”

Прилади контролю та вимірювання:

Панельні ротаметри пермеату та скидання ( 2шт.)
Манометри з гліцериновим наповненням (вхід, після картриджу, насос ВТ, Концентрат, Пермеат)   (5 шт.)
Кондуктометр вхідної води:  Createc 0-10000 ppm 4-20mA
Кондуктометр пермеату: Createc 0-1000 ppm 4-20mA
Електронний Імпульсний турбінний витратомір пермеату и концентрату (2 шт)
Перетворювач тиску з аналоговим вихідом 0-10V (тиск концентрату на вході та виході корпусів мембран, тиск пермеату) (3 шт)
Датчик температури: Pt1000 платиновий датчик 0-40^oC
Реле сухого ходу: Danfoss KP-1
Датчик рівня в ємності пермеату: Поплавкове реле з кабелем 5 метрів
