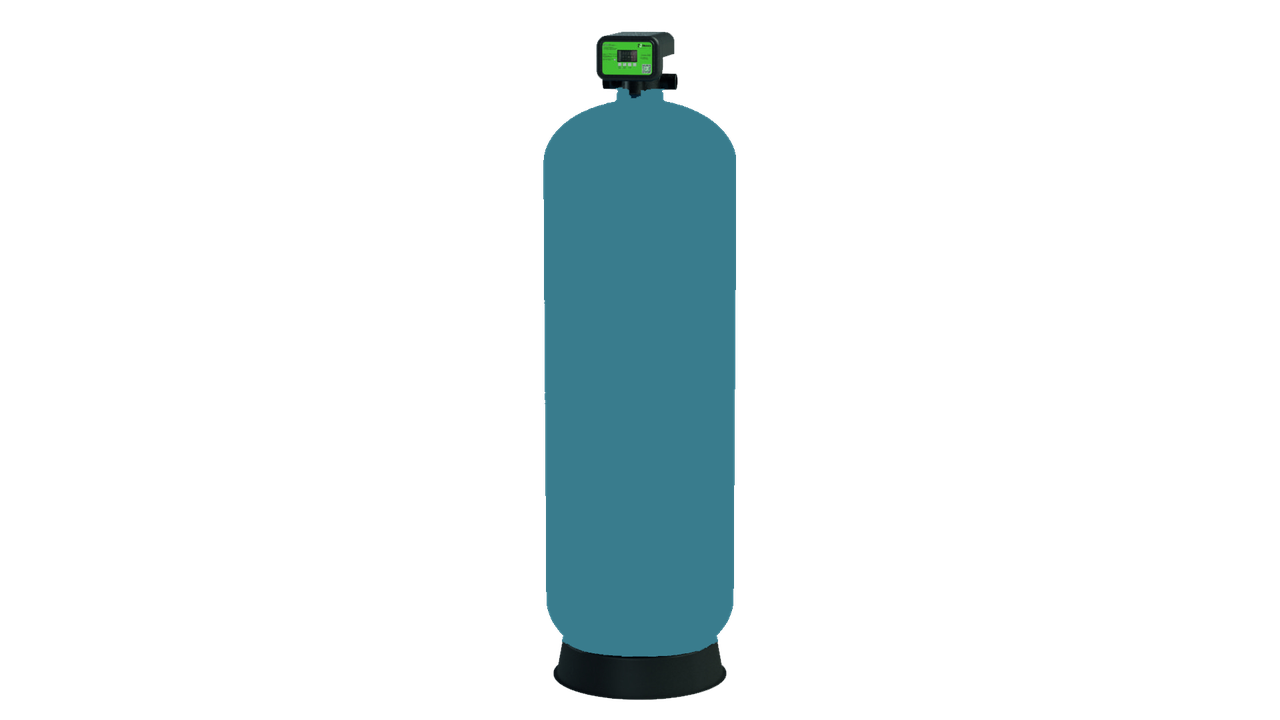

Система мікрофільтрації UF5170-NT

Опис:

Система мікрофільтрації Nerex UF5170NT призначена для очищення води з річок, різних водойм, свердловин. Також може виконувати функції як попереднє очищення перед системами зворотного осмосу, очищення стічних та промислових вод.

Завдяки системі мікрофільтрації з води видаляються 80 % зважених частин 0,45 мкм, знижується мутність та окиснюваність води. Використання установки дозволяє збільшити термін придатності мембран в 2-3 рази (в порівнянні з класичними мультимедійними системами фільтрації)

Видаляють з води:

• зважені частинки до 0,45 мкм
• каламутність і окиснюваність
• більшість найпростіших, грибів, криптоспоридій і бактеріальних флокул
• істотно покращує SDI перед системами зворотного осмосу
• запобігає утворенню біоплівок на поверхні фільтруючого матеріалу

Принцип роботи:

Система працює за принципом засипного напірного фільтра. У вертикальній колоні знаходиться спеціальний матеріал, що фільтрує. А у верхній і нижній його частинах, розташовані дренажні системи, які з'єднані з керуючим клапаном центральною трубою - колектором. Вода надходить у фільтр зверху вниз, проходить через шар, що фільтрує, збирається дренажною системою і через колектор виходить з фільтра.

Регенерація фільтра (відновлення його фільтраційних властивостей) проводиться за допомогою автоматичного клапана управління і складається з двох стадій: зворотне промивання та пряме промивання. Фільтр промивається вихідною (неочищеною) водою. Під час проведення регенерації подача води на споживання припиняється.

Частота регенерацій фільтра залежить від фактичного добового споживання та якості вихідної води.

Для збалансованої роботи фільтра з максимальною ефективністю очищення застосовується гідравлічний обмежувач потоку води, який встановлений на лінії дренажної води (працює під час проведення регенерації з обмеженням швидкості промивання до 30 м/год).

Опціонально системи можуть бути укомплектовані “Smart” – обмежувачами для потоку очищеної води. Таке технічне рішення дозволяє експлуатувати завантаження, що фільтрує, з високою продуктивністю і, одночасно, з досягненням високої якості очищеної води.

Ми рекомендуємо встановлювати додаткові обмежувачі для потоку очищеної води у таких випадках:

• в інсталяціях, де важливо отримати максимальну якість очищеної води;
• якщо установлювана система може працювати нерівномірно за продуктивністю (є пікові навантаження, коли витрата очищеної води може перевищувати номінальну продуктивність фільтра при швидкості фільтрації 18 м/год);
• якщо після встановленого фільтра відсутні інші (додаткові) системи очищення, встановлені без бака “розриву струменя” (системи зворотного осмосу, інші етапи фільтрації тощо).

Переваги

• не вимагають попередніх дискових або сітчастих фільтрів
• не вимагають встановлення пост-фільтрів після себе
• мінімальний габаритний розмір системи
• не потрібне збільшення потоку води для регенерації
• системи можна об'єднувати в Дуплекси і Триплекси без додаткових витрат
• клапан перекривання байпасу по час регенерації входить в конструкцію клапану
• термін придатності завантаження 5-10 років

Технічні харктеристики:

• Номінальна продуктивність (при 18 м/год):  5,1 м³/год
• Пікова  продуктивність: 6,9 м³/год
• Максимальна добова продуктивність: 95 м³/добу
• Втрати тиску при фільтрації: 0,2-0,7 бар
• Споживання води на 1 регенерацію: 1.63 м³
• Площа фільтрації: 0,286 м²
• Мінімальна потреба у воді для розпушування (при тиску 2 бара): 7 м³/год
• Вхідний тиск (мін-макс): 2,0-6,0 бар
• Температура вхідної води (мін-макс): 5 – 25 ⁰С
• Параметри електроживлення: AC100-240V, 50-60Hz
• Споживання енергії (максимум): 20 Вт
• Під’єднання вхід: 1 1/2” ЗР
• Під’єднання вихід: 1 1/2” ЗР
• Під’єднання дренаж: 2” ВР
• Розміри (Ширина*Глибина*Висота): 611*611*2088 мм
• Вага нетто (без води): 421 кг
• Вага нетто (з водою): 789 кг
• Виробник: Nerex (США)

Комплектація:

• Клапан керування Nerex FV-8
• Типорозмір корпусу: 2162
• Обсяг завантаження SUMISH: 200 л
• Обсяг завантаження  AFMs 3 (2-4мм): 35 л
• Обмежувач потоку на лінії дренажу: 3 х 10 gpm (1")

Опція:

• Обмежувач потоку на лінії  фільтрату (головний комплект): 16,0 l/min (dark-blue) 3 шт
• Обмежувач потоку на лінії  фільтрату (додатковий комплект): 6,0 l/min (black) 1 шт; 10,0 l/min (light blue) 1 шт; 16,0 l/min (dark-blue) 1 шт
